| สถานที่กำเนิด: | ตงกวน จีน |
|---|---|
| ชื่อแบรนด์: | LionRock |
| หมายเลขรุ่น: | TEP 400H1/48 |
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรอง |
| ราคา: | negotiate |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ส่งออก |
| เวลาการส่งมอบ: | ต่อรอง |
| เงื่อนไขการชำระเงิน: | TT |
| มิติ: | 483 มม. x 400 มม. x 356 มม | น้ำหนัก: | 40 กก. |
|---|---|---|---|
| โหมดการติดตั้ง: | ในชั้นวาง 19 นิ้ว | อินพุต AC: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac สามเฟส 50/60Hz สูงสุด</b |
| อินพุต DC1: | -40Vdc ถึง -60Vdc สูงสุด 200A | อินพุตพลังงานแสงอาทิตย์: | <i>100Vdc to -430Vdc, Max.</i> <b>100Vdc ถึง -430Vdc สูงสุด</b> <i>15Ax2</i> <b>15Ax2</b> |
แหล่งจ่ายไฟ 12 โวลต์ Smps Dc Power Jack 40kg 35A 60Hz
บทนำ

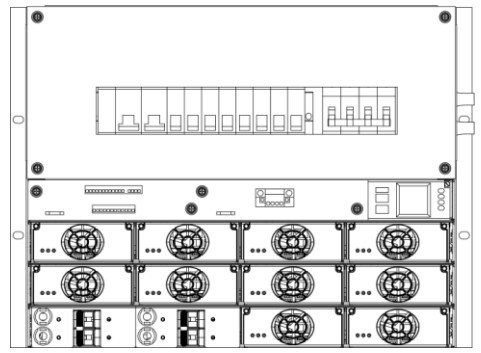

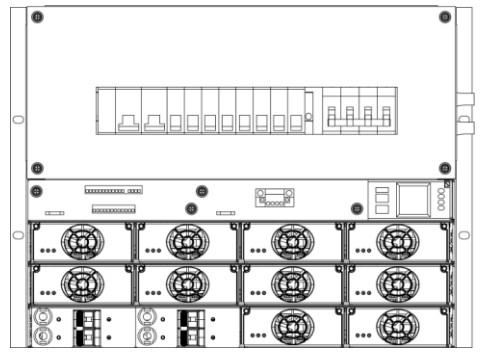

TEP400H1/48 เป็นหน่วยจ่ายกระแสตรงที่ใช้สำหรับสถานการณ์ไฮบริดพลังงานแสงอาทิตย์/ดีเซล/กริดประกอบด้วยโมดูล HFSM สูงสุด 8 ชิ้น โมดูลพลังงานแสงอาทิตย์ 4 ชิ้น ตัวควบคุมบอร์ดจ่ายไฟ DC SC501 เป็นต้น ฟังก์ชันนี้รวบรวมกำลังไฟฟ้าเข้าหลายรายการจากพลังงานแสงอาทิตย์ ดีเซล และกริด และแปลงเป็นเอาต์พุต DC สำหรับโหลด
คุณสมบัติ
- เทคนิค PFC โดดเด่นด้วยระบบประสิทธิภาพสูง ประหยัดพลังงาน และค่าตัวประกอบกำลังสูงถึง 0.99
- รองรับ hot-swap สำหรับโมดูล HFSM, MPPT
- สามารถบังคับเปิดเครื่องได้โดยการกดสวิตช์แบตเตอรี่เมื่อแบตเตอรี่ใช้งานได้เท่านั้น
- ตรวจจับสัญญาณ BLVD & LLVD และตรวจจับสัญญาณของแบตเตอรี่และการตัดการเชื่อมต่อวงจรโหลด
- SPD ในตัวเพื่อให้การป้องกันที่เชื่อถือได้สำหรับพอร์ต DC การตรวจสอบและการสื่อสาร
- ตรวจจับสัญญาณปัจจุบันของแบตเตอรี่ โหลด และอินพุตพลังงานอื่นๆ
- การตรวจสอบและการจัดการแบตเตอรี่ช่วยให้แบตเตอรี่สำรองได้รับการดูแลอย่างดี
- ลำดับความสำคัญในการจัดการ: กริด > แบตเตอรี่ > DG
แอปพลิเคชั่น
- เครือข่ายใยแก้วนำแสง
- การเข้าถึงเครือข่าย
- อุปกรณ์ส่งกำลัง
- การสื่อสารผ่านมือถือ
- สถานีภาคพื้นดินสื่อสารผ่านดาวเทียม
สถานการณ์
- ระบบไฮบริดดีเซล / กริด
ข้อกำหนดทั่วไป
| ระบบ | ขนาด (กว้าง x ลึก x สูง) | 483 มม. x 400 มม. x 356 มม |
| น้ำหนัก | 40 กก. | |
| โหมดการติดตั้ง | ในชั้นวาง 19 นิ้ว | |
| โหมดเดินสาย | จากด้านบน ขวา & ซ้าย | |
| โหมดบำรุงรักษา | จากด้านหน้า | |
| ป้อนข้อมูล | อินพุต AC | 200-277/346-480Vac สามเฟส 50/60Hz สูงสุด35A |
| อินพุต DC1 | -40Vdc ถึง -60Vdc สูงสุด200A | |
| อินพุตพลังงานแสงอาทิตย์ | 100Vdc ถึง -430Vdc สูงสุด15Ax2 | |
| เอาท์พุต | แรงดันไฟฟ้า | -42Vdc ถึง -58Vdc (ทั่วไป: -48Vdc) |
| ความจุ | วงจรเรียงกระแสสูงสุด600A | |
| พลังงานแสงอาทิตย์สูงสุด100A (อุปกรณ์เสริม: 200A) | ||
| การกระจายผลผลิต | สาขาแบตเตอรี่ | เบรกเกอร์ 2x200A |
| สาขา LLVD | 2x80A MCB, 2x63A MCB | |
| สาขา BLVD | 1x63A MCB, 4x32A MCB, 1x16A MCB | |
| ป้องกันไฟกระชาก | อินพุต AC | ไม่มี |
| เอาต์พุต DC | 20kA (8/20 ไมโครวินาที) | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40ºC ถึง +65ºC (โหลดต้องการลดพิกัดเป็น 80% ที่ +45ºC ถึง +65ºC ระบบสามารถเริ่มต้นที่ -40ºC ถึง -33ºC โดยไม่มีความเสียหาย) |
| อุณหภูมิในการจัดเก็บ | -40ºC ถึง +70ºC | |
| ความชื้นสัมพัทธ์ในการทำงาน | 5% ถึง 95% (ไม่มีการควบแน่น) | |
| ระดับความสูง | 0 ถึง 2000 ม. (1ºC ต่อ 200 ม. อุณหภูมิลดจาก 2000 เป็น 4000 ม.) |
หมายเหตุ: MPPT: การติดตามจุดไฟสูงสุด;HFSM: โมดูลสวิตช์ความถี่สูง
