| สถานที่กำเนิด: | ตงกวน ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | LionRock |
| หมายเลขรุ่น: | TEP 200H1/48 |
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรองจัดการ |
| ราคา: | negotiate |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ส่งออก |
| เวลาการส่งมอบ: | ต่อรองจัดการ |
| เงื่อนไขการชำระเงิน: | TT |
| มิติ: | 483 มม. x 400 มม. x 312 มม | น้ำหนัก: | 28 กก. |
|---|---|---|---|
| โหมดการติดตั้ง: | ในชั้นวาง 19 นิ้ว | อินพุต AC: | 200-277/346-480 Vac, สามเฟส, 50/60 Hz, สูงสุด 20 A |
| อินพุต DC1: | <i>-40 Vdc to -60 Vdc, Max.</i> <b>-40 Vdc ถึง -60 Vdc สูงสุด</b> <i>200 A</i> <b>200 A</b> | อินพุตพลังงานแสงอาทิตย์: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 Vdc -430 Vdc สูงสุด</b> <i>15Ax2</i> <b>15Ax2</b> |
| แสงสูง: | 200A แหล่งจ่ายไฟโหมดสวิตช์แบบฝังตัว,แหล่งจ่ายไฟโหมดสวิตช์แบบฝัง 28 กก.,โมดูลแหล่งจ่ายไฟ 312 มม. smps |
||
แหล่งจ่ายไฟโหมดสวิตช์แบบฝังที่มีประสิทธิภาพสูง
บทนำ

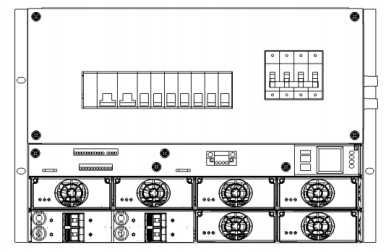

TEP 200H1/48 เป็นหน่วยจ่ายกระแสตรงที่ใช้กับระบบไฮบริดพลังงานแสงอาทิตย์ / ดีเซล / กริดประกอบด้วยโมดูล HFSM สูงสุด 4 ชิ้น โมดูลพลังงานแสงอาทิตย์ 2 ชิ้น ตัวควบคุมบอร์ดจ่ายไฟ DC SC501 เป็นต้น ฟังก์ชันนี้รวบรวมกำลังไฟฟ้าเข้าหลายรายการจากพลังงานแสงอาทิตย์ ดีเซล และกริด และแปลงเป็นเอาต์พุต DC สำหรับโหลด
คุณสมบัติ
- เทคนิค PFC โดดเด่นด้วยระบบประสิทธิภาพสูง ประหยัดพลังงาน และค่าตัวประกอบกำลังสูงถึง 0.99
- รองรับ hot-swap สำหรับโมดูล HFSM, MPPT
- สามารถบังคับเปิดเครื่องได้โดยการกดสวิตช์แบตเตอรี่เมื่อแบตเตอรี่ใช้งานได้เท่านั้น
- ตรวจจับสัญญาณ BLVD & LLVD และตรวจจับสัญญาณของแบตเตอรี่และการตัดการเชื่อมต่อวงจรโหลด
- SPD แบบบูรณาการเพื่อให้การป้องกันที่เชื่อถือได้สำหรับพอร์ต DC การตรวจสอบและการสื่อสาร
- ตรวจจับสัญญาณปัจจุบันของแบตเตอรี่ โหลด และอินพุตพลังงานอื่นๆ
- การตรวจสอบและการจัดการแบตเตอรี่ช่วยให้แบตเตอรี่สำรองได้รับการดูแลอย่างดี
- ลำดับความสำคัญในการจัดการ: พลังงานแสงอาทิตย์ ＞ ตาราง ＞ แบตเตอรี่ ＞ DG
สถานการณ์
- ระบบไฮบริดพลังงานแสงอาทิตย์ / ดีเซล / กริด
ข้อกำหนดทั่วไป
| ระบบ | ขนาด (กว้าง x ลึก x สูง) | 483 มม. x 400 มม. x 312 มม |
| น้ำหนัก | 28 กก. | |
| โหมดการติดตั้ง | ในชั้นวาง 19 นิ้ว | |
| โหมดเดินสาย | จากด้านบน ขวา & ซ้าย | |
| โหมดบำรุงรักษา | จากด้านหน้า | |
| ป้อนข้อมูล | อินพุต AC | 200-277/346-480 Vac, สามเฟส, 50/60 Hz, สูงสุด20 A |
| อินพุต DC1 | -40 Vdc ถึง -60 Vdc สูงสุด200 A | |
| อินพุตพลังงานแสงอาทิตย์ | 100 Vdc -430 Vdc สูงสุด15Ax2 | |
| เอาท์พุต | แรงดันไฟฟ้า | -42 Vdc ถึง -58 Vdc (ทั่วไป: -48 Vdc) |
| ความจุ | วงจรเรียงกระแสสูงสุด200 A | |
| พลังงานแสงอาทิตย์สูงสุด100A | ||
| การกระจายผลผลิต | สาขาแบตเตอรี่ | 2x200 A เบรกเกอร์ |
| สาขา LLVD | 2x80 A MCB, 2x63 A MCB | |
| สาขา BLVD | 1x63 A MCB, 4x32 A MCB, 1x16 A MCB | |
| ป้องกันไฟกระชาก | อินพุต AC | ไม่มี |
| เอาต์พุต DC | 20kA (8/20 µs) | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40 ºC ถึง +65 ºC (โหลดต้องการลดพิกัดเป็น 80% ที่ +45 ºC ถึง +65 ºC ระบบสามารถเริ่มต้นที่ -40 ºC ถึง -33 ºC โดยไม่มีความเสียหาย) |
| อุณหภูมิในการจัดเก็บ | -40 ºC ถึง +70 ºC | |
| ความชื้นสัมพัทธ์ในการทำงาน | 5% ถึง 95% (ไม่มีการควบแน่น) | |
| ระดับความสูง | 0 ถึง 2000 ม. (1 ºC ต่อ 200 ม. อุณหภูมิลดจาก 2000 เป็น 4000 ม.) |
หมายเหตุ: MPPT: การติดตามจุดไฟสูงสุด;HFSM: โมดูลสวิตช์ความถี่สูง
