| สถานที่กำเนิด: | ตงกวน จีน |
|---|---|
| ชื่อแบรนด์: | LionRock |
| หมายเลขรุ่น: | TEP 600R-B1 |
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรอง |
| ราคา: | negotiate |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ส่งออก |
| เวลาการส่งมอบ: | ต่อรอง |
| เงื่อนไขการชำระเงิน: | TT |
| มิติ: | 483 มม. x 400 มม. x 356 มม | น้ำหนัก: | 32.5 กก. |
|---|---|---|---|
| โหมดการติดตั้ง: | ในชั้นวาง 19 นิ้ว | อินพุต AC: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac สามเฟส 50/60Hz สูงสุด</b |
| อินพุต DC1: | -40Vdc ถึง -60Vdc สูงสุด 200A | แรงดันไฟฟ้า: | -42Vdc ถึง -58Vdc (ทั่วไป: -48Vdc) |
Ac Dc Switching Power Supply 3 เฟส 32.5 กก. น้ำหนัก
บทนำ

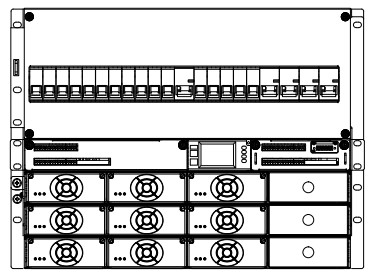

ระบบ TEP600R เป็นระบบไฟฟ้าอัจฉริยะขนาดกะทัดรัดที่มีตัวเรียงกระแสสูงสุด SP48/3000 โมดูลควบคุม SC501 การเชื่อมต่อ AC และการเชื่อมต่อ DCรองรับการตรวจสอบและการจัดการระยะไกล BBs ด้วย SNMPนอกจากนี้ การติดตั้งง่ายและขนาดที่กะทัดรัดยังช่วยเพิ่มความสำเร็จให้กับระบบอีกด้วย
คุณสมบัติ
-แร็คย่อยขนาด 19 นิ้ว ง่ายต่อการฝังลงในอุปกรณ์โทรคมนาคมมาตรฐานทุกชนิดการออกแบบโครงสร้าง สามัญชนที่แข็งแกร่ง ติดตั้งง่าย
- โครงสร้างที่กะทัดรัด ความหนาแน่นของพลังงานที่สูงขึ้น
- ปริมาณน้อย ประหยัดพื้นที่การติดตั้งและต้นทุน
- ติดตั้ง Sub-rack อำนวยความสะดวกในการกำหนดค่าของลูกค้า
- โมดูลแบบ Hot-swap ได้โดยไม่มีการบาดเจ็บ การบำรุงรักษาออนไลน์ รวดเร็วและง่ายดาย
- โมดูลวงจรเรียงกระแสอินพุตที่หลากหลาย ปรับให้เข้ากับความสามารถในการปรับตัวที่แข็งแกร่งสำหรับกริด
- การจัดการแบตเตอรี่ที่สมบูรณ์แบบ ปรับปรุงอายุการใช้งานแบตเตอรี่ ทำให้แบตเตอรี่อยู่ในสภาพการทำงานที่ดี
- มีกระแสไฟเกิน แรงดันเกิน อุณหภูมิเกิน ฯลฯ หลากหลายฟังก์ชั่นปลุกและป้องกัน
- ลำดับความสำคัญในการจัดการ: กริด > แบตเตอรี่ > DG
แอปพลิเคชั่น
- เครือข่ายใยแก้วนำแสง
- การเข้าถึงเครือข่าย
- อุปกรณ์ส่งกำลัง
- การสื่อสารผ่านมือถือ
- สถานีภาคพื้นดินสื่อสารผ่านดาวเทียม
สถานการณ์
- ระบบไฮบริดดีเซล / กริด
ข้อกำหนดทั่วไป
| ระบบ | ขนาด (กว้าง x ลึก x สูง) | 483 มม. x 400 มม. x 356 มม |
| น้ำหนัก | 32.5 กก. | |
| โหมดการติดตั้ง | ในชั้นวาง 19 นิ้ว | |
| โหมดเดินสาย | จากด้านบน ขวา & ซ้าย | |
| โหมดบำรุงรักษา | จากด้านหน้า | |
| ป้อนข้อมูล | อินพุต AC | 200-277/346-480Vac สามเฟส 50/60Hz สูงสุด35A |
| อินพุต DC1 | -40Vdc ถึง -60Vdc สูงสุด200A | |
| เอาท์พุต | แรงดันไฟฟ้า | -42Vdc ถึง -58Vdc (ทั่วไป: -48Vdc) |
| ความจุ | วงจรเรียงกระแสสูงสุด600A | |
| การกระจายผลผลิต | สาขาแบตเตอรี่ | เบรกเกอร์ 4x125A |
| สาขา LLVD | 1x100A MCB, 1x63A MCB, 4x32A MCB | |
| สาขา BLVD | 5x40A MCB, 3x32A MCB, 3x10A MCB | |
| ป้องกันไฟกระชาก | อินพุต AC | ไม่มี |
| เอาต์พุต DC | 20kA (8/20 ไมโครวินาที) | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40ºC ถึง +65ºC (โหลดต้องการลดพิกัดเป็น 80% ที่ +45ºC ถึง +65ºC ระบบสามารถเริ่มต้นที่ -40ºC ถึง -33ºC โดยไม่มีความเสียหาย) |
| อุณหภูมิในการจัดเก็บ | -40ºC ถึง +70ºC | |
| ความชื้นสัมพัทธ์ในการทำงาน | 5% ถึง 95% (ไม่มีการควบแน่น) | |
| ระดับความสูง | 0 ถึง 2000 ม. (1ºC ต่อ 200 ม. อุณหภูมิลดจาก 2000 เป็น 4000 ม.) |
หมายเหตุ: MPPT: การติดตามจุดไฟสูงสุด;HFSM: โมดูลสวิตช์ความถี่สูง
