สี: | สีดำ | ขนาด (กว้าง x ลึก x สูง): | 600 มม. x 600 มม. x 2000 มม. |
---|---|---|---|
น้ำหนัก: | 56 กก. | nner แร็คแอนด์สเปซ: | 34 U ชั้นวาง 19 นิ้ว |
ระดับการป้องกัน: | IP20 (EN 60529) | โหมดทำความเย็น: | การแผ่รังสีความร้อนตามธรรมชาติ |
แสงสูง: | ตู้โทรคมนาคมในร่ม 1200A,ตู้โทรคมนาคมในร่มขนาด 2000 มม. |
ติดตั้งง่ายและบำรุงรักษาตู้ไฟฟ้าโทรคมนาคม
บทนำ

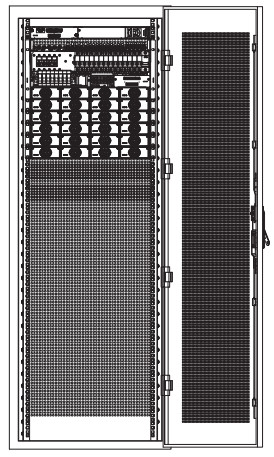

ตู้ไฟฟ้าภายในอาคารรุ่น EC1000 เป็นแพลตฟอร์มรุ่นใหม่ที่ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้า ความยืดหยุ่นในการกำหนดค่า และ
รองรับการใช้งานที่หลากหลายห้องโดยสารอุปกรณ์สำรองพื้นที่ชั้นวาง 19 นิ้วสำหรับอุปกรณ์อื่นๆตู้เหมาะสำหรับพลังงาน,
แบตเตอรี่และอุปกรณ์โทรคมนาคม
คุณสมบัติ
-ขนาดเล็ก ติดตั้งง่าย
- ดีไซน์กะทัดรัดสำหรับติดตั้งอุปกรณ์
- ฟังก์ชั่นการจัดการแบตเตอรี่อัจฉริยะช่วยยืดอายุการใช้งานแบตเตอรี่
- ติดตั้งและบำรุงรักษาง่ายด้วยการออกแบบประตูหน้า
- ช่วงอินพุต DC ที่ใช้งานได้กว้าง
- การแยกกัลวานิกเต็มรูปแบบ
- ขั้นตอนการติดตามจุดไฟสูงสุดขั้นสูง
- รองรับการสื่อสาร CAN
- เปิดโปรโตคอลของอินเทอร์เฟซการบำรุงรักษา
- การออกแบบป้องกันการโจรกรรม
สถานการณ์
- ในร่ม
- ระบบไฮบริดพลังงานแสงอาทิตย์ / ดีเซล / กริด
ข้อกำหนดทั่วไป
ระบบ | ขนาด (กว้าง x ลึก x สูง) | 600 มม. x 600 มม. x 2000 มม. |
น้ำหนัก | 56 กก. (ไม่มีโมดูลวงจรเรียงกระแสและแบตเตอรี่) | |
โหมดการติดตั้ง | งานติดตั้งพื้นซีเมนต์ในร่ม | |
โหมดเดินสาย | จากด้านบน | |
โหมดบำรุงรักษา | จากด้านหน้า | |
วัสดุตู้ | ตัวถัง โครงด้านใน & ฐาน: เหล็ก | |
สีตู้ | สีดำ: RAL 9004 | |
รายละเอียดรายการเคเบิล | สายเคเบิลจากด้านบนของตู้ | |
ป้อนข้อมูล | อินพุต AC | 200-277/346-480VAC, สามเฟส;50/60Hz,35A สูงสุด |
อินพุต DC | -40V ~ -60VDC;สูงสุด 200A | |
เอาท์พุต | แรงดันไฟฟ้า | -48VDC |
ความจุ | สูงสุด 1200A | |
การกระจายผลผลิต | LLVD | 63A×3, 32A×2, 16A×1 |
BLVD | 80A×2, 32A×2 | |
ห้องโดยสารอุปกรณ์ | แร็คด้านใน & Space | 34 U ชั้นวาง 19 นิ้ว |
ระดับการป้องกัน | IP20 (EN 60529) | |
โหมดทำความเย็น | การแผ่รังสีความร้อนตามธรรมชาติ | |
สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -10 ºC ถึง +45 ºC |
อุณหภูมิในการจัดเก็บ | -40 ºC ถึง +70 ºC | |
ความชื้นสัมพัทธ์ในการทำงาน | 5% ถึง 95% (ไม่มีการควบแน่น) | |
ระดับความสูง | 0 ถึง 4000 ม. (1 ºC ต่อ 200 ม. อุณหภูมิลดระดับจาก 2000 เป็น 4000 ม.) |
หมายเหตุ: MPPT: การติดตามจุดไฟสูงสุด;HFSM: โมดูลสวิตช์ความถี่สูง
